Formschlüssige Ladungssicherung: Warum die Geometrie der Ladefläche entscheidet
Wer Stückgut auf einem LKW, Transporter oder Anhänger sichern will, hat grundsätzlich zwei Wege: die Ladung mit Vorspannkraft auf den Boden drücken (Niederzurren) oder sie so einbauen, dass sie sich gar nicht erst bewegen kann. Der zweite Weg ist die formschlüssige Ladungssicherung. Sie nutzt die Wände des Aufbaus, Sperrelemente und Schienensysteme, um die Ladung in jeder Richtung am Verrutschen, Kippen und Wandern zu hindern. In der Praxis ist sie oft schneller, reproduzierbarer und schont die Ladung mehr als das klassische Niederzurren.
In diesem Ratgeber erfahren Sie, wie Formschluss technisch funktioniert, welche rechtlichen Grundlagen gelten, mit welchen Hilfsmitteln Sie Lücken zwischen Ladung und Aufbau schließen und in welchen Fällen Formschluss dem Kraftschluss überlegen ist. Wir erklären auch, wo seine Grenzen liegen und welche Aufbauten überhaupt formschlussfähig sind.
Was bedeutet formschlüssige Ladungssicherung?
Formschluss bedeutet, dass die Ladung durch unmittelbaren Kontakt zu festen Begrenzungen am Bewegen gehindert wird. Diese Begrenzungen können die Stirnwand, die Seitenwände oder die Rückwand des Aufbaus sein. Sie können aber auch durch Sperrelemente wie Sperrstangen, Klemmbalken oder Spannbretter erzeugt werden, die im Inneren des Laderaums montiert werden. Die Ladung liegt dann formschlüssig an, kann sich also weder nach vorne, hinter oder zur Seite verschieben.
Die VDI-Richtlinie 2700 als anerkannte Regel der Technik beschreibt Formschluss neben Kraftschluss als eine der beiden zentralen Sicherungsarten. Beide Methoden dürfen einzeln oder kombiniert angewendet werden. In der Praxis wird Formschluss überall dort bevorzugt, wo die Ladegeometrie und der Aufbau es zulassen, weil er zuverlässiger und einfacher reproduzierbar ist als das Niederzurren.
Abgrenzung zu Kraftschluss und kombinierter Sicherung
Beim Kraftschluss wird die Ladung mit Zurrgurten so stark auf den Ladeboden gepresst, dass die Reibung sie an Ort und Stelle hält. Beim Formschluss spielt Reibung dagegen keine Rolle, weil die Ladung an feste Anschläge stößt, sobald sie sich bewegen will. Häufig wird beides kombiniert: Die Ladung steht an der Stirnwand und einem Klemmbalken (Formschluss), zusätzliche Niederzurrgurte verhindern das Aufschwingen oder Kippen (Kraftschluss).
Was bedeutet formschlüssig beladen?
Formschlüssig beladen heißt: Sie packen Ihre Ware so, dass keine Lücken zwischen den Ladungsteilen, zwischen Ladung und Stirnwand sowie zwischen Ladung und Seitenwand bleiben. Verbleibende Zwischenräume werden mit Sperrelementen, Stausäcken, Schaumstoffpolstern oder Leerpaletten gefüllt. Erst wenn die Ladung an allen Seiten anliegt und keine freie Bewegungsrichtung mehr hat, ist sie formschlüssig gesichert.
Rechtlicher Rahmen: StVO, VDI 2700 und DIN EN 12642
Die formschlüssige Ladungssicherung steht im selben rechtlichen Rahmen wie jede andere Sicherungsmethode. Sie gilt als zulässige Umsetzung der gesetzlichen Pflichten, sofern sie technisch korrekt ausgeführt wird.
§ 22 StVO: Ladung darf nicht verrutschen
§ 22 Abs. 1 StVO fordert, dass Ladung so zu verstauen und zu sichern ist, dass sie selbst bei Vollbremsung oder plötzlichem Ausweichen nicht verrutschen, umfallen, hin- und herrollen, herabfallen oder vermeidbaren Lärm erzeugen kann. § 23 StVO ergänzt, dass Sicht und Gehör des Fahrers nicht beeinträchtigt werden dürfen. Beide Vorschriften richten sich an Fahrer, Halter und Verlader gleichermaßen. Bei gewerblichen Transporten greift zusätzlich § 412 HGB, der den Absender verpflichtet, das Gut beförderungssicher zu verladen.
VDI 2700 als anerkannte Regel der Technik
Die VDI-Richtlinie 2700 ff gilt als zentrale Grundlage und beschreibt die praktische Umsetzung der Sicherung sowie die Berechnung der erforderlichen Kräfte und unterscheidet ausdrücklich zwischen formschlüssiger und kraftschlüssiger Sicherung
DIN EN 12642: Aufbaufestigkeit als Voraussetzung
Eine zentrale Voraussetzung für die formschlüssige Sicherung ist, dass der Aufbau die auftretenden Kräfte überhaupt aufnehmen kann. Die DIN EN 12642 unterscheidet hier zwischen Standardaufbauten (Code L) und verstärkten Aufbauten (Code XL). Nur wenn Stirnwand, Seitenwände und Rückwand entsprechend geprüft sind, dürfen sie als Anschlag für Formschluss-Sicherung herangezogen werden. Bordwände einfacher PKW-Anhänger oder Pritschen sind oft nicht für die alleinige Formschluss-Sicherung der zul ässigen Nutzlast geprüft. Hier sind zusätzliche Sperrelemente oder eine Kombination mit Niederzurren erforderlich.
DIN EN 12195-2: Zurrmittel für die kombinierte Anwendung
Wo zusätzlich gezurrt wird oder Direktzurren als Formschluss eingesetzt wird, gilt die DIN EN 12195-2 für Zurrgurte. Jeder Gurt muss ein Prüfetikett mit den Werten LC (Lashing Capacity), STF (Standard Tension Force) und SHF (Standard Hand Force) tragen.
Voraussetzungen für eine wirksame formschlüssige Sicherung
Damit Formschluss in der Praxis funktioniert, müssen drei Bedingungen erfüllt sein.
Lückenloses und bündiges Verladen
Die Ladung muss so eng gepackt sein, dass sie sich gar nicht erst auf den Weg machen kann. Paletten stehen direkt an der Stirnwand und aneinander, einzelne Stückgüter werden so gestapelt, dass keine freien Bewegungsräume entstehen. Dies ist die einfachste und wirksamste Form der formschlüssigen Sicherung, weil sie keine zusätzlichen Hilfsmittel erfordert. Voraussetzung ist, dass Ladung und Laderaum geometrisch zueinander passen.
Anlage an feste Begrenzungen
Die Ladung benötigt feste Anschläge nach allen Seiten, in denen sie sich bewegen könnte. Nach vorn ist das in der Regel die Stirnwand. Nach hinten kann ein Sperrbalken, eine Sperrstange oder ein Spannbrett übernehmen. Zur Seite dienen die Seitenwände oder zusätzliche Klemmbalken zwischen Schienen. Wichtig ist, dass die Anschläge die zu erwartenden Trägheitskräfte aufnehmen können. Nach VDI 2700 sind das nach vorn das 0,8-fache und nach hinten und zur Seite das 0,5-fache der Gewichtskraft der Ladung.
Geprüfte Aufbaufestigkeit
Stirnwand, Seitenwände und Sperrelemente müssen für die anliegenden Kräfte ausgelegt sein. Bei Standardaufbauten nach DIN EN 12642 Code L darf die Stirnwand mit dem 0,4-fachen, bei Code XL mit dem 0,5-fachen der Nutzlast belastet werden. Wer höhere Kräfte erwartet, braucht einen verstärkten Aufbau oder muss durch zusätzliche Sicherungsmittel arbeiten.
Methoden der formschlüssigen Ladungssicherung
In der Praxis lassen sich vier Wege unterscheiden, eine formschlüssige Sicherung herzustellen.
Bündiges Verladen an die Stirnwand
Der einfachste und sicherste Fall: Paletten und Stückgut werden lückenlos an die Stirnwand und aneinandergestellt. Die Ladung füllt den Laderaum so weit aus, dass sich keine Lücken bilden. Treten dennoch kleine Spalten auf, lassen sie sich mit Stausäcken, Schaumstoffpolstern, Leerpaletten oder Stauholz schließen. Diese Methode ist Standard im Stückgut- und Palettenverkehr und benötigt nur dann zusätzliche Hilfsmittel, wenn die Ladung nicht bis zur Rückwand reicht.
Sperrelemente zwischen Schienen oder Bordwänden
Sobald der Laderaum nicht voll ausgeschöpft ist, werden Lücken mit Sperrelementen geschlossen. allsafe versteht sich seit über zwanzig Jahren als Spezialist für genau diese Aufgabe und fertigt eine ganze Familie an Sperrlösungen. Wir unterscheiden:

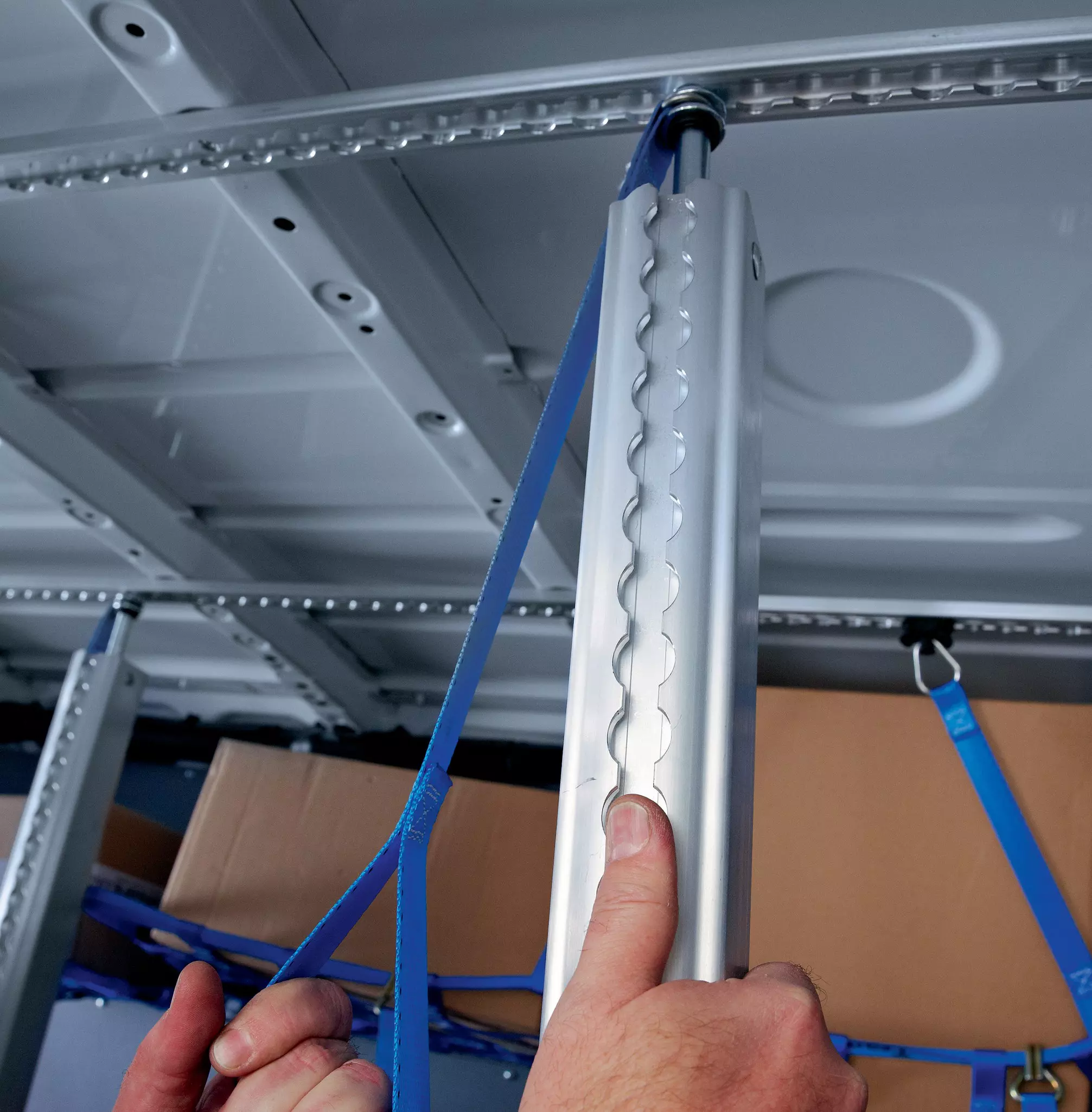

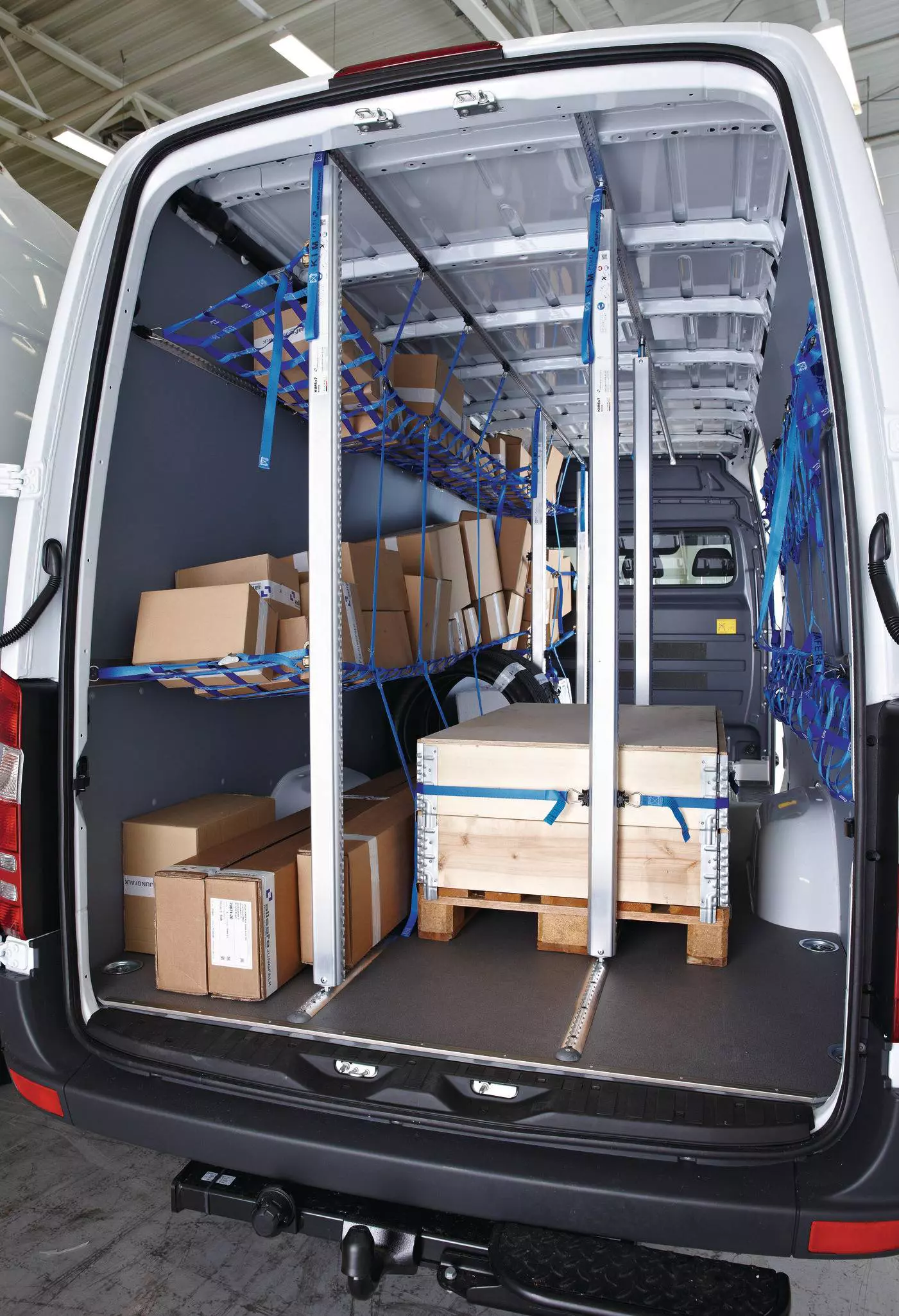

- Sperrstangen wie die KIM-Sperrstangen werden zwischen die Seitenwände, in Kombischienen oder in Airlineschienen eingespannt und blockieren die Ladung nach hinten oder zwischen den Stapeln.
- Klemmbalken wie die SAM-Klemmbalken klemmen sich zwischen Boden und Decke und nehmen größere Schubkräfte auf als Sperrstangen.
- Spannbretter wie die PAT-Spannbretter verteilen die Kräfte über eine Brettfläche und eignen sich besonders für empfindliche oder ungleichmäßig geformte Ladung.

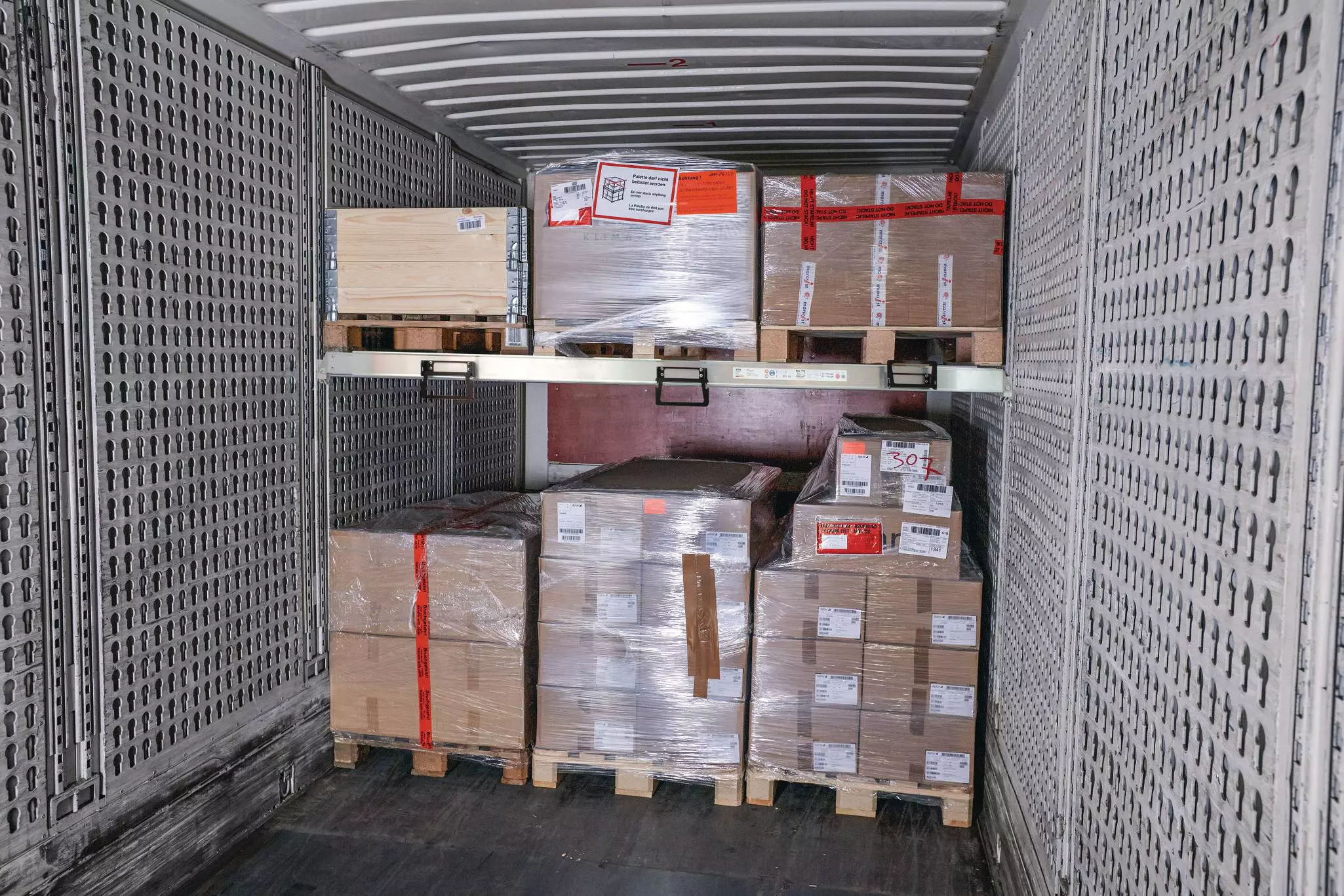

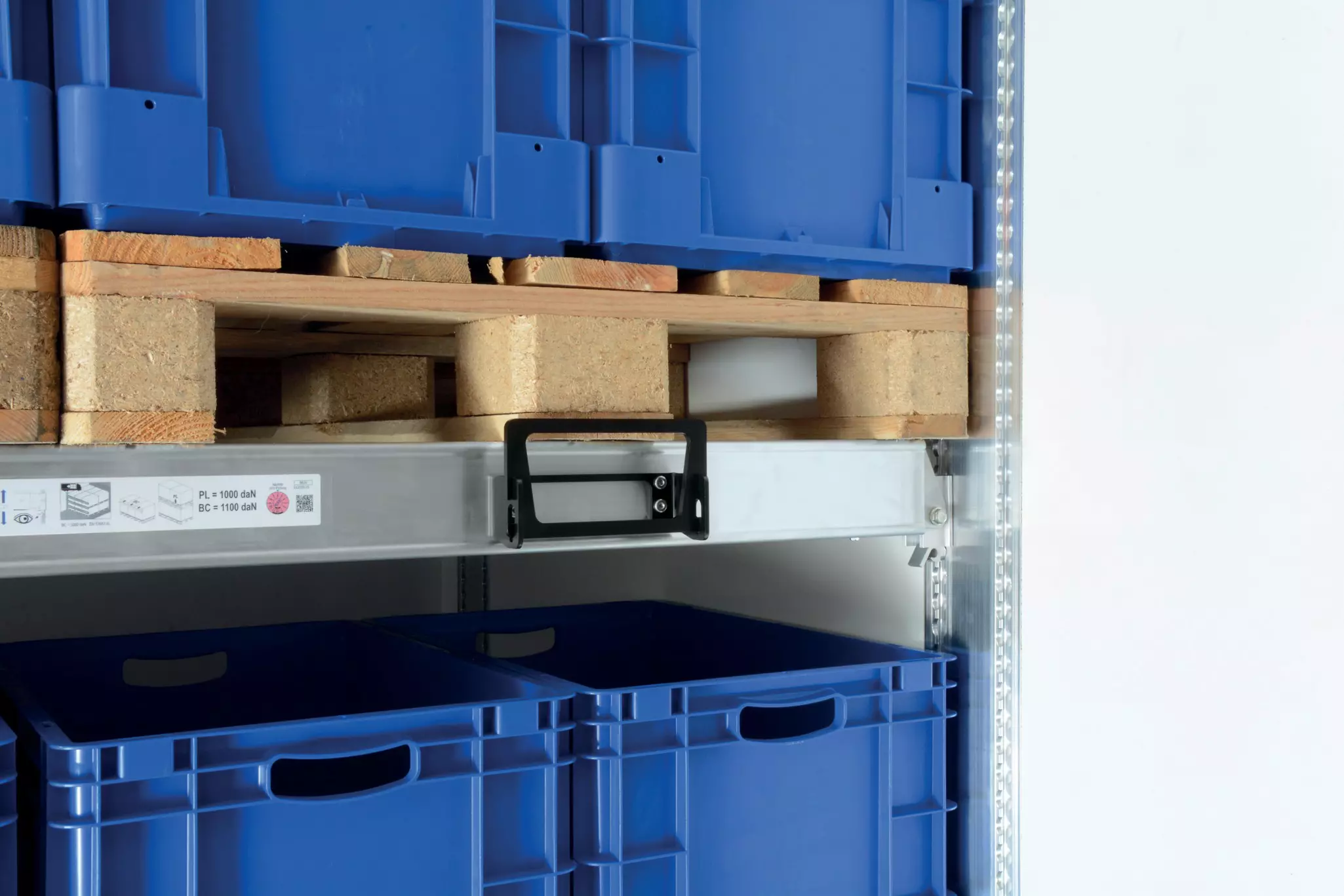

- Sperrbalken wie die KAT-Sperrbalken und Ladebalken bilden eine Querbarriere zwischen den Aufbau-Wänden und sichern besonders große Hohlräume.
Welches Sperrelement das richtige ist, hängt von der Geometrie der Ladung, dem zu sichernden Spalt und der zu erwartenden Last ab. Eine Übersicht aller Sperrelemente zeigt die Auswahl im Vergleich.
Schienensysteme mit Fittingen
Schienensysteme machen formschlüssige Sicherung skalierbar und reproduzierbar. Eine Airlineschiene ist ein Nutprofil, in das Fittinge stufenlos eingesetzt und positionsgenau verriegelt werden. Damit lassen sich Sperrstangen, Spannbretter, Zurrösen oder Trennwände an beliebiger Stelle im Laderaum aufnehmen, ohne dass für jede Ladungsvariante ein neuer Boden oder ein neues Bordwand-Setup gebaut werden muss. allsafe fertigt Airlineschienen für nahezu jeden Aufbau, ergänzt durch, Kombischienen für gemischte Befestigungstechnik und Rundlochschienen für klassische Verriegelungen.
In Verbindung mit den passenden Fittingen entsteht ein modulares System: Heute eine Maschinenladung mit Spannbrettern an der Stirnwand, morgen Pakete mit Sperrstangen quer zur Fahrtrichtung, alles auf demselben Schienenraster. Genau hier liegt der Mehrwert eines durchdachten Schienensystems gegenüber starren Bordwand-Aufbauten.
Direktzurren und Sonderformen wie Kopf- und Buchtlashing
Beim Direktzurren werden Zurrgurte oder Zurrketten direkt zwischen Ladung und Zurrpunkt gespannt, etwa diagonal oder horizontal. Die Ladung wird nicht auf den Boden gedrückt, sondern an festen Punkten gehalten, sodass die Zurrmittel als formschlüssige Anschläge wirken. Das Kopflashing sichert die Ladung quer über den Stapel zur Stirnwand, das Buchtlashing umschließt einzelne Stücke wie eine Schlinge. Diese Sonderformen eignen sich für Maschinenteile, Coils oder anderes Sperrgut, das sich nicht klassisch niederzurren lässt. Voraussetzung sind ausreichend tragfähige Zurrpunkte, die sauber an der Fahrzeugstruktur verankert sind.
Vorteile gegenüber dem Niederzurren
Bei allsafe sehen wir Formschluss als bevorzugte Sicherungsart, wo immer es technisch möglich ist. Drei Gründe sprechen dafür.
Weniger Aufwand pro Ladung. Wenn die Ladung lückenlos an Stirnwand, Sperrstange oder Spannbrett anliegt, sind im Idealfall keine zusätzlichen Niederzurrgurte mehr nötig. Das spart Zeit beim Beladen und reduziert die Zahl der Komponenten, die kontrolliert und gewartet werden müssen.
Reproduzierbares Ergebnis. Niederzurren hängt stark von der korrekt eingestellten Vorspannkraft, dem Zurrwinkel und dem Reibwert zwischen Ladung und Boden ab. Formschluss ist dagegen geometrisch eindeutig: entweder die Ladung steht an, oder sie steht nicht an. Dadurch lassen sich Verlade-Anweisungen einfach standardisieren und an Personal weitergeben.
Schonende Sicherung. Beim Niederzurren wirken hohe Vorspannkräfte auf die Verpackung der Ladung. Empfindliche Güter können beschädigt werden. Formschluss verteilt die Kräfte flächig über Stirnwand, Sperrelement oder Spannbrett und schont so Verpackung und Inhalt.
In der Summe gilt für viele Standardladungen: formschlüssig sichern, wo möglich, kraftschlüssig ergänzen, wo nötig.
Grenzen und typische Fehler
Formschluss ist keine Universallösung. Drei Fälle erfordern besondere Aufmerksamkeit.
Bei ungleichmäßig geformter Ladung lassen sich Lücken oft nicht vollständig schließen. Hier sind Spannbretter mit großer Auflagefläche oder eine Kombination aus Formschluss und Niederzurren der saubere Weg.
Bei nicht freigegebenen Aufbauten darf die Stirnwand nicht als alleiniger Anschlag verwendet werden. Ohne Code-XL-Freigabe nach DIN EN 12642 ist die Belastbarkeit der Stirnwand begrenzt. In diesen Fällen sind zusätzliche Sperrelemente und Zurrmittel zwingend.
Bei fehlenden Sperrlücken wirken Sperrstangen und Klemmbalken nur, wenn sie sicher in Schienen oder Bordwänden eingespannt sind. Eine Sperrstange in einem nicht freigegebenen Aufbau oder zwischen zu schwachen Bordwänden gibt nur eine scheinbare Sicherheit.
Häufige Fehler sind außerdem zu große Lücken zwischen Ladung und Stirnwand, fehlende Anschläge zur Fahrtrichtung sowie das Verwechseln von Formschluss und reiner Anlage. Die Ladung muss alle in der Sicherung vorgesehenen Anschläge tatsächlich berühren, ein Spalt von wenigen Zentimetern reicht aus, um bei einer Vollbremsung kritische Beschleunigungen aufzubauen.
Hilfsmittel im Überblick: Was wirklich hilft
Wer formschlüssig sichert, braucht in der Regel keine ganze Werkzeugkiste, aber das Richtige. Aus unserer Werkstatt empfehlen wir je nach Aufgabe:
- Sperrelemente als Familie: Sperrstangen, Klemmbalken, Spannbretter, Sperrbalken, Ladebalken. Sie schließen Lücken, blockieren Stapel und sichern Teilladungen.
- Schienensysteme als Grundlage: Airlineschienen, Combischienen, Rundlochschienen schaffen die formschlüssigen Anschlagpunkte überhaupt erst.
- KERL-Fittinge als Verbindung: Zurrpunkt-Fittinge, Halter-Fittinge, Schraubfittinge bringen die richtigen Aufnahmen in jede Schiene.

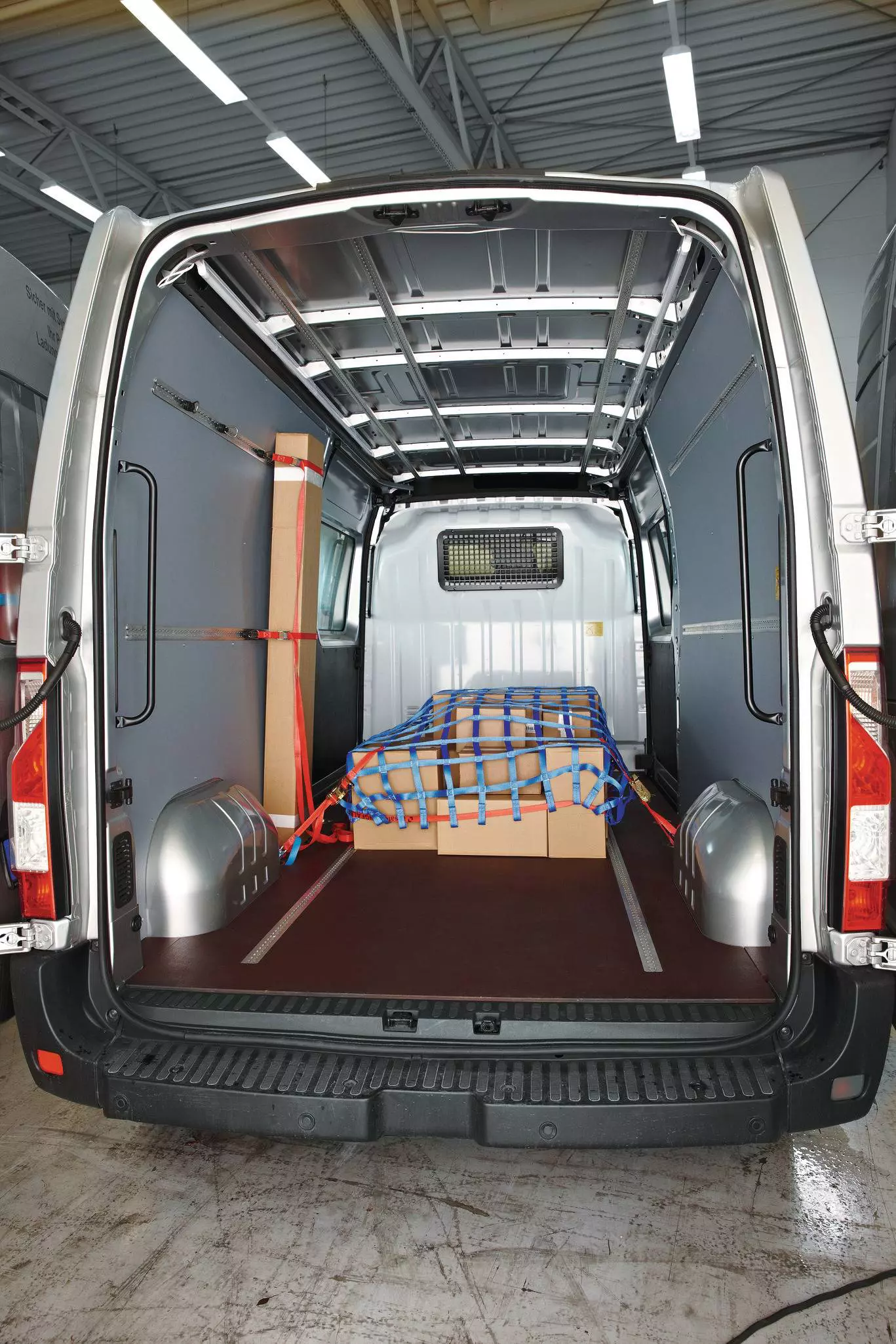

- Gurte und Netze als Ergänzung, sobald Direktzurren oder kombinierte Sicherung gefragt sind.
Antirutschmatten gehören streng genommen zur kraftschlüssigen Sicherung, weil sie die Reibung zwischen Ladung und Boden erhöhen. Sie ersetzen keinen Formschluss, ergänzen ihn aber sinnvoll, wenn die Ladung nicht vollständig an der Stirnwand anliegt.
Bei allsafe entwickeln wir diese Komponenten seit über zwanzig Jahren. Wir fertigen Made in Germany, liefern Standardsysteme innerhalb von 24 Stunden und entwickeln auf Wunsch individuelle Sperr- und Schienenlösungen, die exakt auf Fahrzeug und Ladung passen.
Häufige Fragen zur formschlüssigen Ladungssicherung
Was ist eine formschlüssige Ladungssicherung?
Bei der formschlüssigen Sicherung wird die Ladung durch unmittelbaren Kontakt zu festen Begrenzungen am Verrutschen gehindert. Diese Begrenzungen können die Stirnwand, die Seitenwände oder spezielle Sperrelemente wie Sperrstangen, Klemmbalken, Spannbretter und Sperrbalken sein.
Was ist der Unterschied zwischen Kraftschluss und Formschluss?
Beim Kraftschluss wird die Ladung mit Zurrgurten so stark auf den Ladeboden gepresst, dass die Reibung sie an Ort und Stelle hält. Beim Formschluss verhindert ein fester Anschlag die Bewegung, etwa die Stirnwand oder ein Sperrelement. Beide Arten dürfen kombiniert werden und ergänzen sich in der Praxis häufig.
Was bedeutet formschlüssig beladen? Formschlüssig beladen heißt, dass die Ladung so verstaut wird, dass keine Lücken zur Stirnwand, zur Seitenwand oder zwischen den Ladungsteilen bleiben. Verbleibende Zwischenräume werden mit Sperrelementen, Stausäcken, Schaumstoffpolstern oder Leerpaletten gefüllt, damit die Ladung in keiner Richtung freie Bewegungsbahn hat.
Welche Sperrelemente eignen sich für die formschlüssige Sicherung?
Geeignet sind Sperrstangen für leichte bis mittlere Lasten, Klemmbalken für höhere Schubkräfte, Spannbretter für empfindliche oder ungleichmäßige Ladung sowie Sperrbalken und Ladebalken für große Hohlräume. Welches Sperrelement passt, hängt von der Geometrie der Ladung, der zu erwartenden Last und dem Aufbau ab. In Verbindung mit Airlineschienen und Fittingen lassen sich diese Elemente flexibel positionieren.
Reicht die Stirnwand alleine als Formschluss aus?
Nur, wenn der Aufbau nach DIN EN 12642 für die anliegenden Kräfte freigegeben ist. Standardaufbauten nach Code L erlauben eine geringere Stirnwandbelastung als verstärkte Aufbauten nach Code XL. Bei einfachen Pritschen oder PKW-Anhängern ist die Stirnwand in der Regel nicht für die alleinige Formschluss-Sicherung der zulässigen Nutzlast geprüft. In diesen Fällen sind zusätzliche Sperrelemente oder eine Kombination mit Niederzurren nötig.
Wann ist Formschluss besser als Niederzurren?
Formschluss ist überall dort vorzuziehen, wo Ladung und Aufbau geometrisch zusammenpassen. Er spart Zeit, lässt sich einfacher standardisieren und schont die Verpackung der Ladung, weil keine hohen Vorspannkräfte auf die Ware wirken. Niederzurren bleibt dort wichtig, wo Formschluss konstruktiv nicht erreichbar ist oder als Ergänzung gegen Aufschwingen und Kippen gebraucht wird.
ca
Dieser Artikel dient ausschließlich der allgemeinen Information und ersetzt keine Rechtsberatung oder fachliche Beratung. Alle Angaben zu Gesetzen, Normen und Vorschriften wurden sorgfältig recherchiert, erheben jedoch keinen Anspruch auf Vollständigkeit, Richtigkeit oder Aktualität. Maßgeblich sind die jeweils geltenden Gesetzes- und Normfassungen. Für verbindliche Auskünfte wenden Sie sich bitte an einen Fachanwalt für Transportrecht, einen Sachverständigen für Ladungssicherung oder die zuständige Berufsgenossenschaft.
Wir wünschen allzeit sichere Fahrt!
